SEDN 디바이스 메뉴에서는 두개의 Device 를 관리할수 있으며 TV에 바로 연결하여 리모컨으로 제어하는 OTT 장비(IP-STB)와 트래픽을 분산시키기 위한 재전송하는 역할을 하는 중계장비(Barebone PC) 두가지입니다.
1.

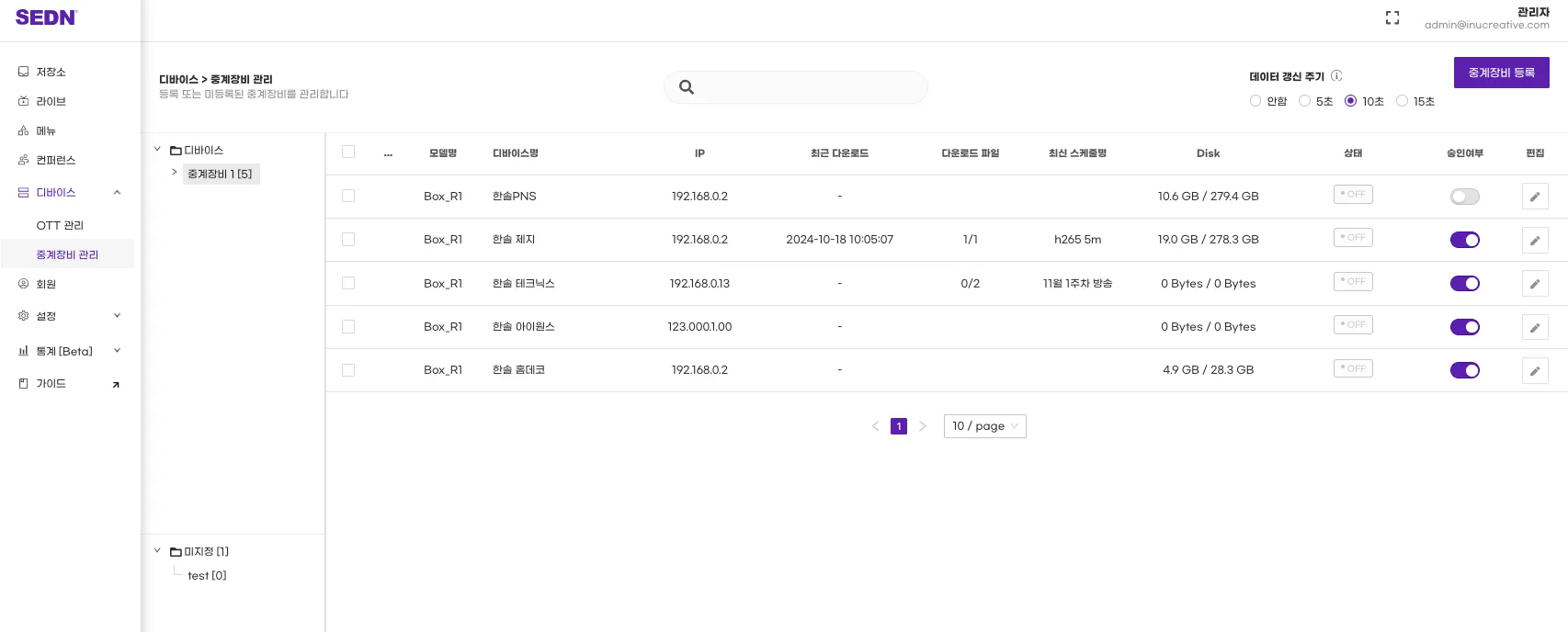

디바이스/중계장비관리 메뉴에 들어가면 등록된 중계장비리스트가 우측에 보입니다
2.

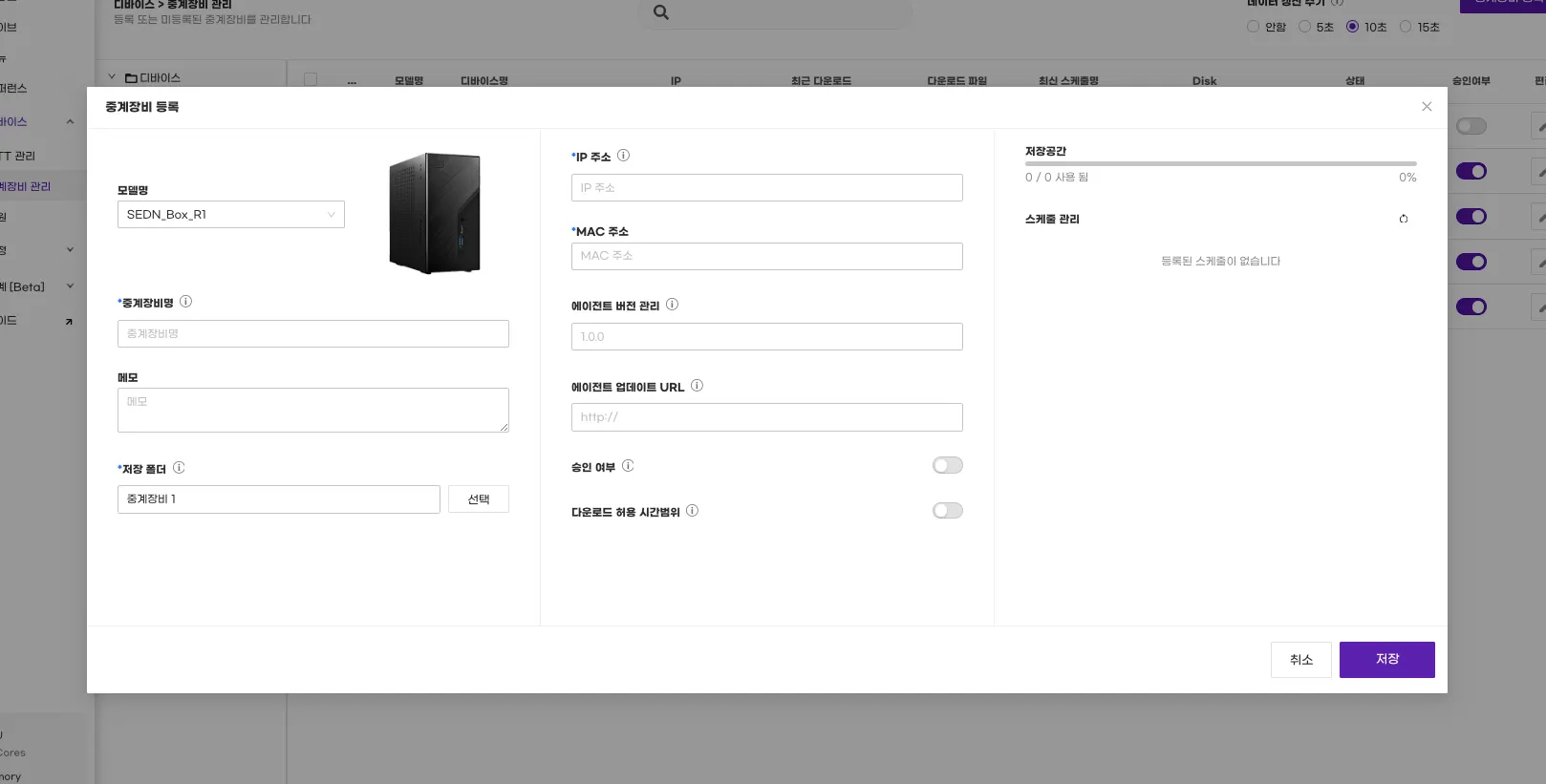

우측상단의 [중계장비 등록]을 클릭하고 해당정보를 기입합니다.
•
모델명 : SEDN_Box_R1 고유의 모델명이 입력
•
중계장비명 : 조직에서 관리를 위해 명명하며 통상 설치된 부서, 계열사 or 건물 명을 입력
•
저장폴더 : 다수의 중계장비를 묶어서 그룹(group) 설정하는것
•
IP / MAC : IP address, MAC address 정보를 설정하는것
•
에이전트 버전관리 / 업데이트 : 해당 중계서버 하위의 멀티캐스트 에이전트 버전을 설정하는것으로 최신화된 버전 입력시 에이전트 업데이트 URL 링크로 이동
•
사용승인 : 중계장비의 서비스 개시여부로 미승인시 스케줄 배포를 하지 않음
•
다운로드 허용 시간범위 : OFF시에는 다운로드시간을 제어하지않고 스케줄 배포를 등록과 동시에 바로 하게되며 ON 설정시 스케줄 배포 (download) 시작과 종료시간을 설정할수 있음. 통상 네트워크 가용량이 충분한 새벽시간대로 설정함
•
저장공간 : 중계장비의 디스크 사용현황을 표시함. 콘텐츠 배포 (download) 수량이 늘어날수록 저장공간이 줄어드므로 모니터링할 필요있음.
•
스케줄관리 : 배포받은 스케줄과 포함된 콘텐츠의 다운로드 현황을 확인할수 있음.
3.

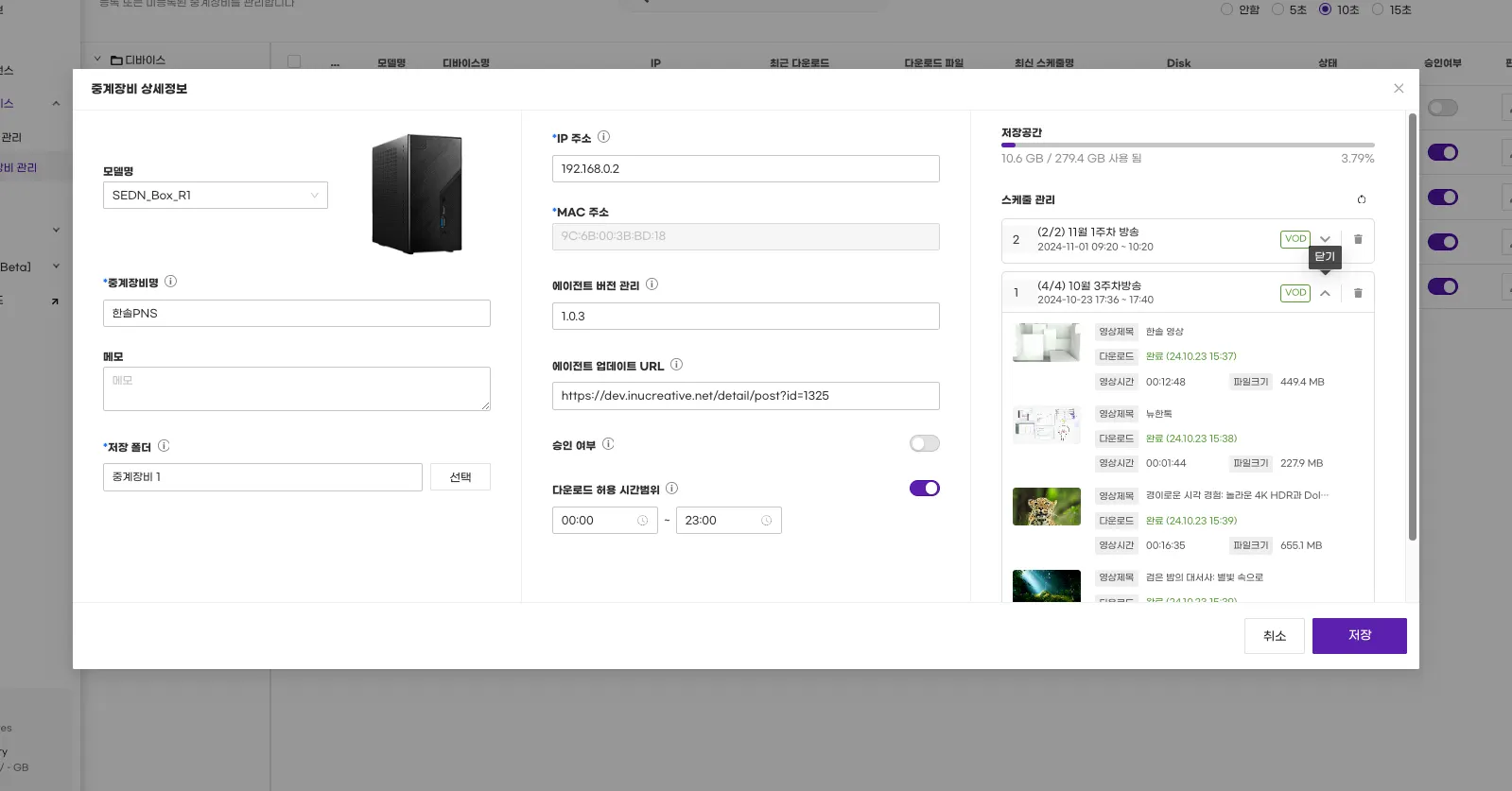

등록된 중계장비의 상세정보는 [편집]을 통해 들어가서 수정 및 상태 확인할수 있습니다.
4.

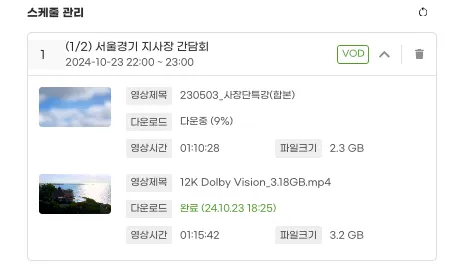

스케줄관리에서는 영상별 다운로드 진행률도 확인할수 있습니다.
참고로 중계장비는 이러한 역할을 합니다.
•
로컬네트워크내 스트림을 재분배하는 Relay server 역할을 담당하며
•
Unicast stream >> 중계장비 >> Multicast stream 변환하거나
•
사양에 따라 해상도(resolution), 비트레이트(bitrate) 등을 변환하는 트랜스코더 역할도 수행할수 있음.
